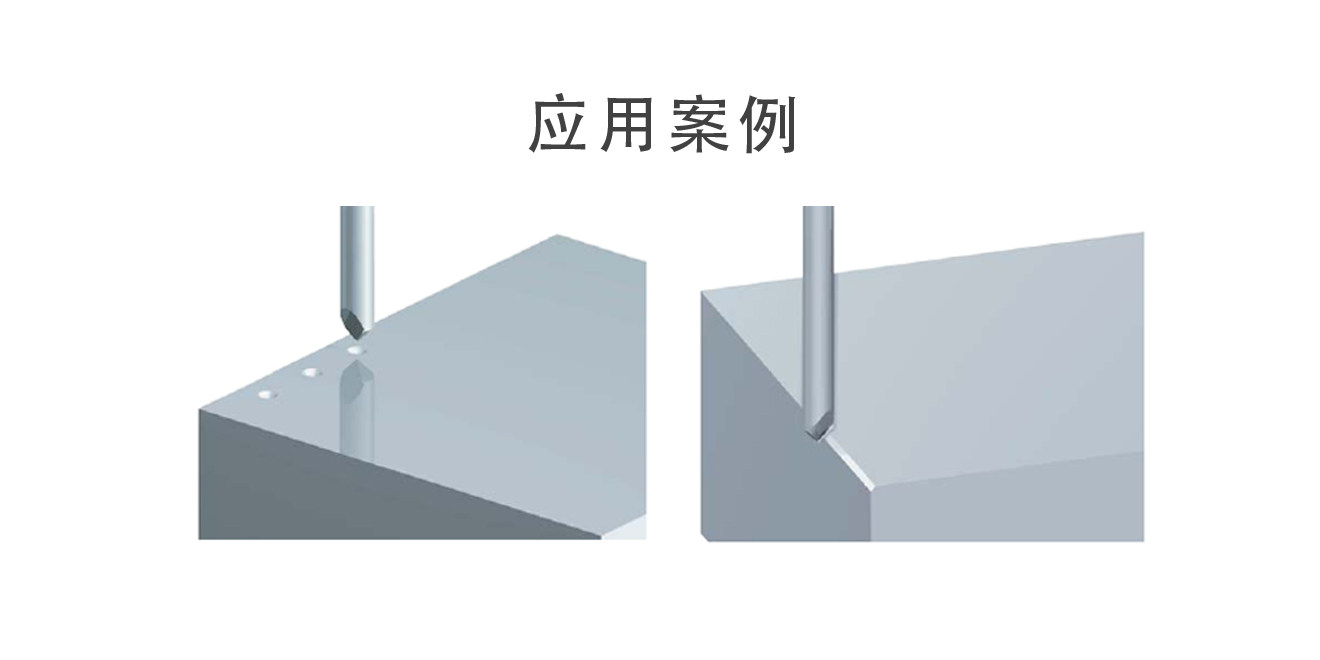

| 用途 |
|
| 特點 |
|

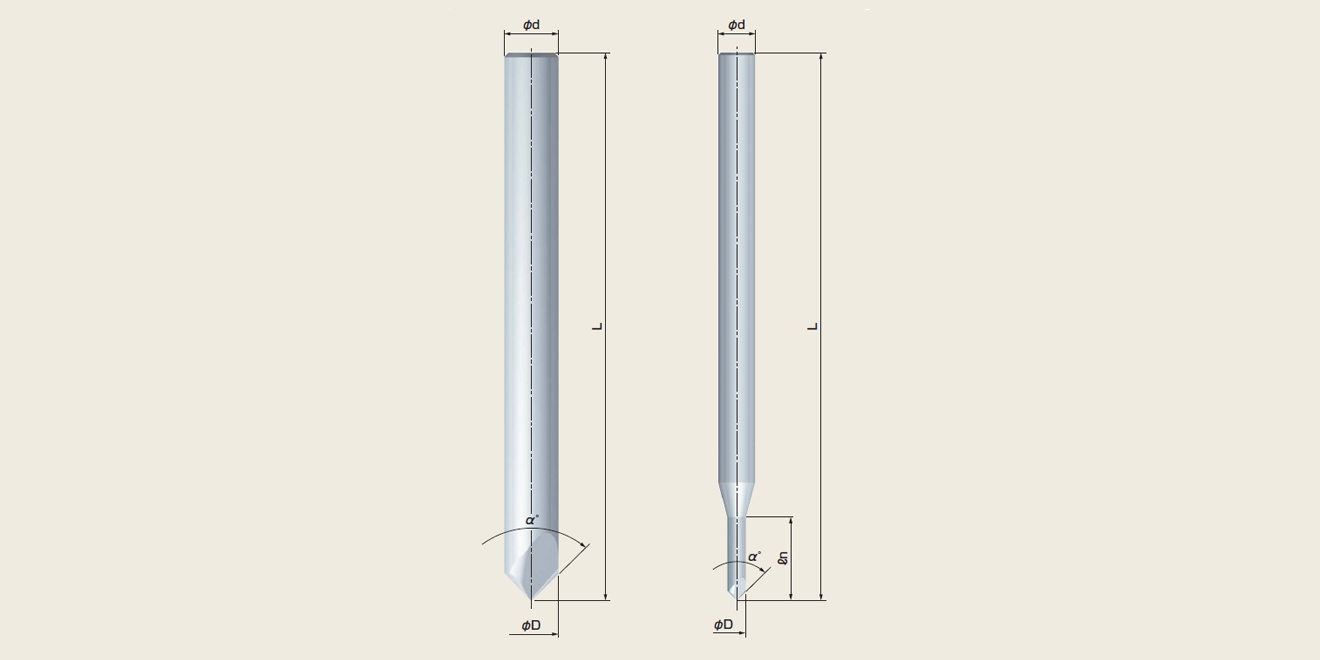

| 型號 | 圖 | 刃數 | 尺寸 | α° | 涂層 | 加工能力 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φd | L | ln | 刃長X | 刃長Z | ||||||
| PKP0145 | ② | 1 | 1 | 4 | 55 | 9 | 0.5 | 0.5 | 90° | 無 | φ0.01-φ1 |
| PKP0245 | ② | 1 | 2 | 4 | 55 | 9 | 1.0 | 1.0 | 90° | 無 | φ0.01-φ2 |
| PKP0345 | ① | 1 | 3 | 3 | 55 | - | 1.5 | 1.5 | 90° | 無 | φ0.01-φ3 |
| PKP0445 | ① | 1 | 4 | 4 | 55 | - | 2.0 | 2.0 | 90° | 無 | φ0.01-φ4 |
| PKP0545 | ① | 1 | 5 | 5 | 55 | - | 2.5 | 2.5 | 90° | 無 | φ0.01-φ5 |
| PKP0645 | ① | 1 | 6 | 6 | 60 | - | 3.0 | 3.0 | 90° | 無 | φ0.01-φ6 |
| PKP0145C | ② | 1 | 1 | 4 | 55 | 9 | 0.5 | 0.5 | 90° | AlCrN | φ0.01-φ1 |
| PKP0245C | ② | 1 | 2 | 4 | 55 | 9 | 1.0 | 1.0 | 90° | AlCrN | φ0.01-φ2 |
| PKP0345C | ① | 1 | 3 | 3 | 55 | - | 1.5 | 1.5 | 90° | AlCrN | φ0.01-φ3 |
| PKP0445C | ① | 1 | 4 | 4 | 55 | - | 2.0 | 2.0 | 90° | AlCrN | φ0.01-φ4 |
| PKP0545C | ① | 1 | 5 | 5 | 55 | - | 2.5 | 2.5 | 90° | AlCrN | φ0.01-φ5 |
| PKP0645C | ① | 1 | 6 | 6 | 60 | - | 3.0 | 3.0 | 90° | AlCrN | φ0.01-φ6 |
| PKP0145DLC | ② | 1 | 1 | 4 | 55 | 9 | 0.5 | 0.5 | 90° | DLC | φ0.01-φ1 |
| PKP0245DLC | ② | 1 | 2 | 4 | 55 | 9 | 1.0 | 1.0 | 90° | DLC | φ0.01-φ2 |
| PKP0345DLC | ① | 1 | 3 | 3 | 55 | - | 1.5 | 1.5 | 90° | DLC | φ0.01-φ3 |
| PKP0445DLC | ① | 1 | 4 | 4 | 55 | - | 2.0 | 2.0 | 90° | DLC | φ0.01-φ4 |
| PKP0545DLC | ① | 1 | 5 | 5 | 55 | - | 2.5 | 2.5 | 90° | DLC | φ0.01-φ5 |
| PKP0645DLC | ① | 1 | 6 | 6 | 60 | - | 3.0 | 3.0 | 90° | DLC | φ0.01-φ6 |
定位加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | - | - | - | - | - |
| 合金鋼 | - | - | - | - | - |
| 淬火鋼HRC~45 | - | - | - | - | - |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | - | - | - | - | - |
| 鑄鐵 | - | - | - | - | - |
| 樹脂 | - | - | - | - | - |
| 鋁合金 | 0.05-0.08 | 150-250 | 10000 | YES |
KPK○○45* KPK○○45DLC* |
| 鈦合金鎳合金 | - | - | -- | - | - |
*○○表示上面表格中的型號數字，下面都相同
倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.07-0.1 | 120-180 | 8000 | YES | KPK○○45C |
| 合金鋼 | 0.07-0.1 | 120-180 | 8000 | YES | |
| 淬火鋼HRC~45 | - | - | - | - | - |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.07 | 120-180 | 8000 | YES | KPK○○45C |
| 鑄鐵 | 0.05-0.12 | 120-180 | 8000 | YES | |
| 樹脂 | 0.1-0.15 | 120-180 | 10000 | YES |
KPK○○45 KPK○○45DLC |
| 鋁合金 | 0.1-0.15 | 120-180 | 10000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
V槽加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.7 | 120-180 | 8000 | YES | KPK○○45C |
| 合金鋼 | 0.05-0.7 | 120-180 | 8000 | YES | |
| 淬火鋼HRC~45 | - | - | - | - | - |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.03-0.05 | 120-180 | 8000 | YES | KPK○○45C |
| 鑄鐵 | 0.04-0.06 | 120-180 | 8000 | YES | |
| 樹脂 | 0.05-0.08 | 150-250 | 10000 | YES |
KPK○○45 KPK○○45DLC |
| 鋁合金 | 0.05-0.08 | 150-250 | 10000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
※精加工時，請盡量降低加工條件。不適用于C1以上的加工
※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件
※加工倒角時，當被削材料為SUS304等不銹鋼的情況下，請用順銑切削
